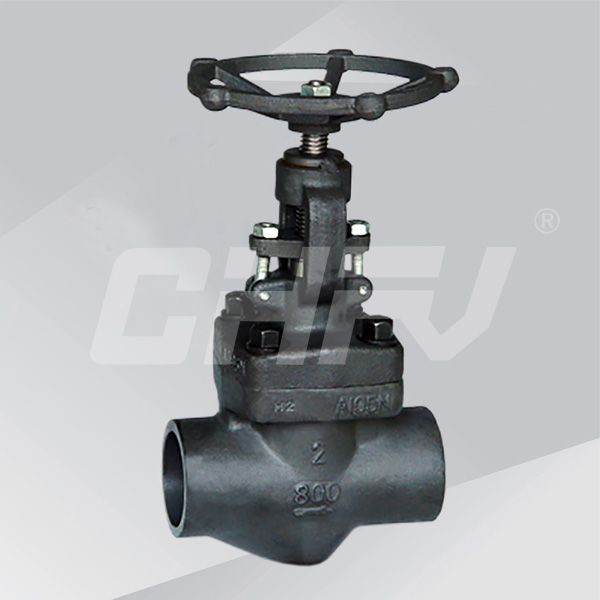

锻钢内螺纹、承插焊接截止阀
公称通径：NPS1/2"～2" DN15～50mm
压力范围：Class150~2500Lb PN1.6~10.0MPa
工作温度：-29℃～550℃
主体材质：碳钢、不锈钢、合金钢
适用介质：水、蒸汽、油品、硝酸、醋酸等
制造标准：API 602,BS5352,ANSI/ASME B16.34
试验与验收：API 598,标识按照MSS SP-25
一、锻钢截止阀 概述
锻钢截止阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
二、锻钢截止阀 结构型式
1、全通径或缩径；
2、明杆带支架；
3、两端自动调心的填料压套；
4、用缠绕式垫片密封的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖
5、本体倒密封；
6、承插焊接ANSI/ASME B16.11;
7、螺纹端（NPT端）按ANSI/ASME B1.20.1。
三、锻钢截止阀 零件材料
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304（L） | F316（L） | ||
| 1 | 阀体 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 2 | 阀瓣 | A276420 | A276304 | A276304（L） | A276316（L） |
| 3 | 阀杆 | A182F6 | A182F304 | A182F304（L） | A182F316（L） |
| 4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
| 5 | 阀盖 | A105 | A276f304 | A276F304（L） | A276F316（L） |
| 6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 7 | 销钉 | A276420 | A276 304 | ||
| 8 | 填料压套 | A276410 | A182F304（L） | A182F316（L） | |
| 9 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 10 | 填料压板 | A216WCB | A351CF8 | ||
| 11 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 12 | 阀杆螺母 | A276410 | |||
| 13 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
| 14 | 铭牌 | SS | |||
| 15 | 手轮 | A197 | |||
| 16 | 填料 | 柔性石墨 | PTFE | ||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～200℃ | ||
注意：
1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
2、CS=碳钢；AS=合金钢；SS=不锈钢；
四、锻钢截止阀 尺寸（mm）和重量（kg）
|
NPS |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
全径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
||
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
|
|
H(开) |
166 |
166 |
171 |
207 |
240 |
258 |
330 |
355 |
|
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
|
重量 |
螺栓式 |
1.9 |
1.9 |
2.1 |
3.5 |
6.0 |
7.5 |
11.4 |
14.6 |
|
焊接式 |
1.7 |
1.7 |
1.9 |
3.3 |
5.2 |
6.8 |
10.6 |
13.8 |
|
