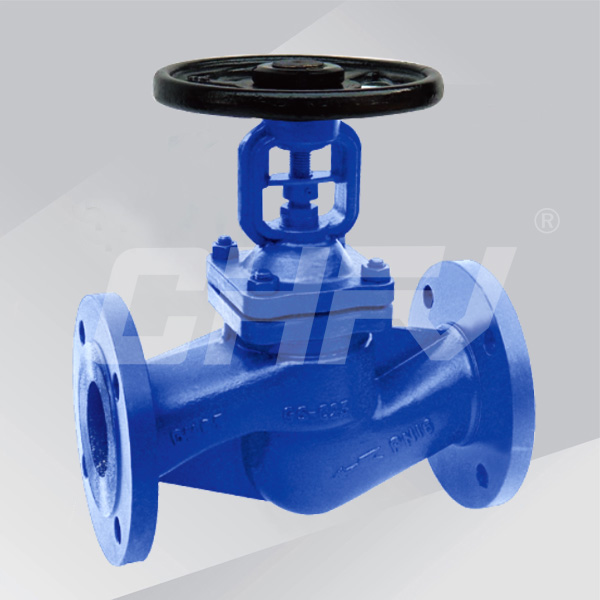

德标波纹管截止阀
产品型号：WJ41
公称通径：DN15~350mm
公称压力：PN16~40MPa
工作温度：-29～350℃
公称通径：DN15~350mm
公称压力：PN16~40MPa
工作温度：-29～350℃
产品详情
一、产品概述：
波纹管密封截止阀是公司引进先进德国技术，采用先进的金属波纹管密封技术制造，高性能金属波纹管，波纹管密封截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维修费用及频繁的维修保养，还提供清洁安全工作环境。广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。
二、结构特点：
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观
| 驱动方式 | 手动 |
| 电动 | |
| 设计标准 | DIN3356 |
| 结构长度 | DIN3202 |
| 连接法兰 | DIN2543-2545 |
| 试验和检验 | DIN3230 |
三、产品性能规范：
| 公称压力（MPa） | 壳体试验压力（MPa） | 密封试验压力(MPa) | 适用温度(℃) |
| 1.6 | 2.4 | 1.76 |
≤350℃ |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| 6.4 | 9.6 | 7.04 |
注：系列阀门连接法兰可根据用户要求设计制造
四、零件材料：
| 零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 |
| WCB | WCB | WCB | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 |
| STL | ||||||
| 304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 |
| STL | PTFE | |||||
| 316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 |
| STL | PTFE | |||||
| 304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 |
| STL | PTFE | |||||
| 316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨 |
| STL | PTFE |
五、规格尺寸及重量：
| 型号 | WJ41-16 | ||||||||||||||
| 压力等级 | PN16 | ||||||||||||||
| 口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
| Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 |
| 重量(Kg) | 4 | 4.5 | 5 | 7 | 9 | 12.5 | 18 | 23 | 41 | 54 | 90 | 160 | 260 | 410 | 610 |
| 型号 | WJ41-25 | ||||||||||||||
| 压力等级 | PN25 | ||||||||||||||
| 口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
| Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 450 |
| 重量(Kg) | 4 | 4.5 | 5 | 7 | 9.5 | 13 | 19 | 24 | 43 | 57 | 95 | 168 | 300 | 510 | 680 |
| 型号 | WJ41-40 | ||||||||||||||
| 压力等级 | PN40 | ||||||||||||||
| 口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
| Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 |
| 重量(Kg) | 4 | 4.5 | 5 | 8 | 10 | 13.5 | 20 | 25 | 45 | 60 | 98 | 171 | 340 | 580 | 780 |
