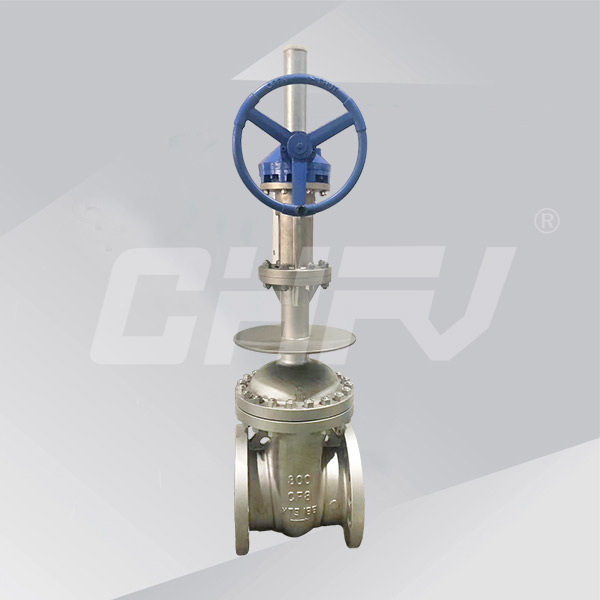

低温闸阀
公称压力：PN1.6~2.5Mpa
公称通径：DN15~800mm
主要材质：LCB、LF1、LF3、LC3、CF8、F304等
适用温度：-45℃~196℃
设计与制造：JB/T 7749-95
结构长度：GB/T 12221-1989
法兰连接：JB/T 79-1994
检验和试验：JB/T 9092-1999
一、低温闸阀概述
低温阀门有二种阀盖设计形式。第一种是螺栓式阀盖，按这种设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。
二、低温闸阀 主要零部件材料
1、阀体、阀盖：不锈钢
2、阀杆： 1Cr18Ni9Ti
3、闸板、阀座密封面： 堆焊硬质合金
4、阀杆螺母： 铝青铜
5、垫片： 低温石棉、蜡浸石棉橡胶板
6、填料： 柔性石墨、聚四氟乙烯、浸四氟乙烯石棉绳
7、手轮：球墨铸铁或可锻造铁
三、规格主要尺寸
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
凸面法兰 |
20 |
150 |
105 |
75 |
55 |
14 |
4-Φ14 |
320 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
350 |
160 |
|
|
32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
385 |
180 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
420 |
220 |
|
|
50 |
250 |
160 |
125 |
100 |
16 |
4-Φ18 |
540 |
240 |
|
|
65 |
265 |
180 |
145 |
120 |
18 |
4-Φ18 |
610 |
240 |
|
|
80 |
280 |
195 |
160 |
135 |
20 |
8-Φ18 |
690 |
280 |
|
|
100 |
300 |
215 |
180 |
155 |
20 |
8-Φ18 |
780 |
300 |
|
|
125 |
325 |
245 |
210 |
185 |
22 |
8-Φ18 |
930 |
320 |
|
|
150 |
350 |
280 |
240 |
210 |
24 |
8-Φ23 |
980 |
350 |
|
|
200 |
400 |
335 |
295 |
265 |
26 |
12-Φ23 |
1180 |
400 |
|
|
250 |
450 |
105 |
355 |
320 |
30 |
12-Φ25 |
1390 |
450 |
|
|
300 |
500 |
460 |
410 |
375 |
30 |
12-Φ25 |
1620 |
500 |
|
|
350 |
550 |
520 |
470 |
435 |
34 |
16-Φ25 |
1810 |
500 |
|
|
400 |
600 |
580 |
525 |
485 |
36 |
16-Φ30 |
1970 |
550 |
|
|
2.5MPa |
20 |
150 |
105 |
75 |
55 |
16 |
4-Φ14 |
320 |
140 |
|
凸面法兰 |
25 |
160 |
115 |
85 |
65 |
16 |
4-Φ14 |
350 |
160 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-Φ18 |
385 |
180 |
|
|
40 |
200 |
145 |
110 |
85 |
18 |
4-Φ18 |
420 |
200 |
|
|
50 |
250 |
160 |
125 |
100 |
20 |
4-Φ18 |
540 |
240 |
|
|
65 |
265 |
180 |
145 |
120 |
22 |
8-Φ18 |
510 |
240 |
|
|
80 |
280 |
195 |
160 |
135 |
22 |
8-Φ18 |
690 |
280 |
|
|
100 |
300 |
230 |
190 |
160 |
24 |
8-Φ23 |
780 |
300 |
|
|
125 |
325 |
270 |
220 |
188 |
28 |
8-Φ25 |
930 |
300 |
|
|
150 |
350 |
300 |
250 |
218 |
30 |
8-Φ25 |
980 |
320 |
|
|
200 |
400 |
360 |
310 |
278 |
34 |
12-Φ25 |
1180 |
360 |
|
|
250 |
450 |
425 |
370 |
332 |
36 |
12-Φ30 |
1390 |
400 |
|
|
300 |
500 |
485 |
430 |
390 |
40 |
16-Φ30 |
1620 |
450 |
|
|
350 |
550 |
550 |
490 |
448 |
44 |
16-Φ34 |
1810 |
500 |
|
|
400 |
600 |
610 |
550 |
505 |
48 |
16-Φ34 |
1990 |
560 |
